ワイヤーのねじれ防止金具

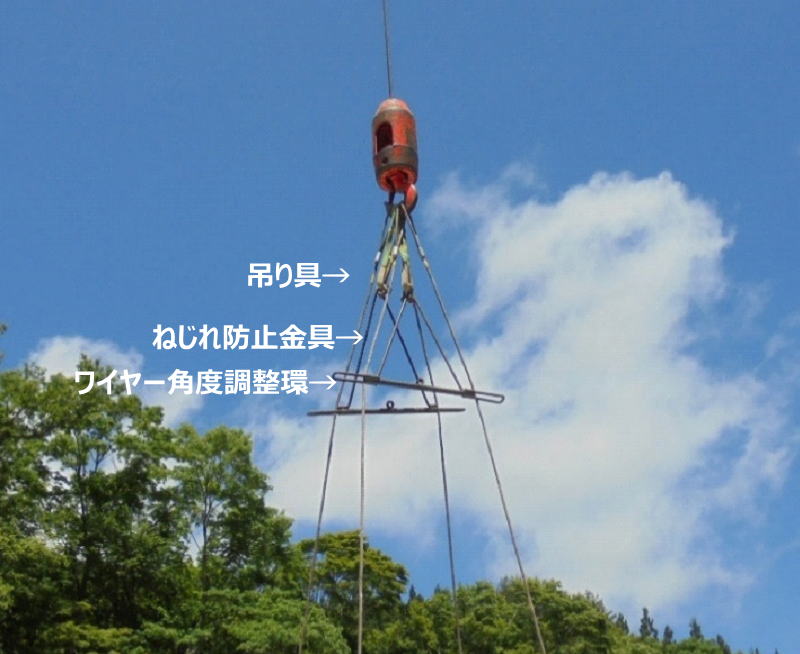

�@ねじれ防止金具
�Aワイヤー角度調整環
�B吊り具
の主要構造を有した、ワイヤー同士が絡まることで生じる様々な事象を解消するための器具

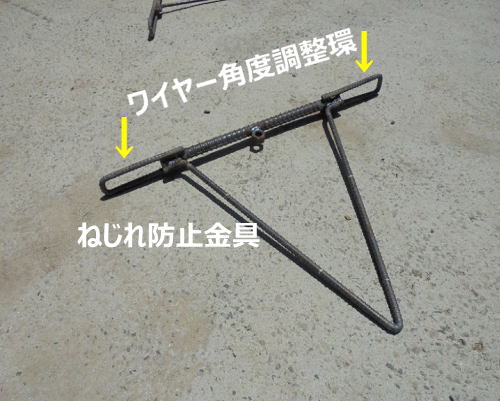

�@ねじれ防止金具
�Aワイヤー角度調整環（この環にワイヤーを通す）

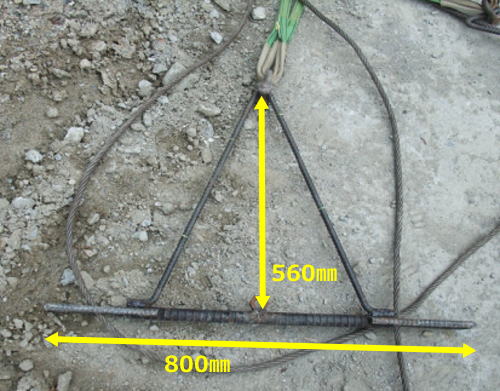

25mm・19mm鉄筋を加工・溶接し２個製作

ワイヤー角度調整環にワイヤーを１本ごと通す。（１体で２箇所なので、４本のワイヤーに２体使用）
ワイヤーの緊張力をねじれ防止金具自体に掛からないようにしている。

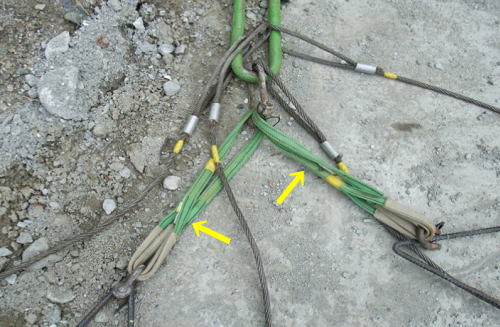

�A吊り具
ねじれ防止金具を吊るための素材。
写真はナイロンスリングだが、2分程度のワイヤーでも十分。
この長さによってねじれ防止金具の位置を調整出来る。

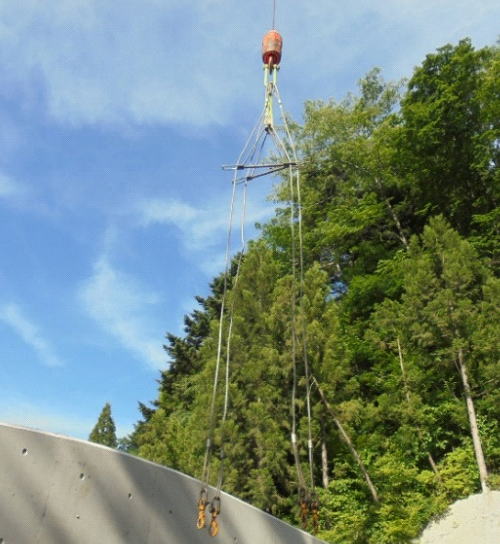

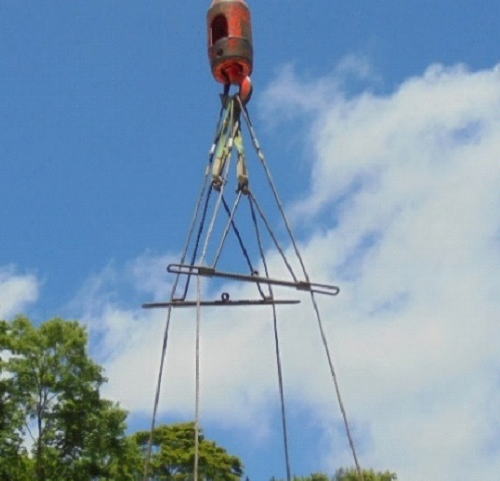

吊った２体のねじれ防止金具で４本のワイヤーを隔離する。
４本のワイヤーは絡みにくくなり、施工性は向上する。
